消費電子制造中焊點缺陷難題怎么解決

消費電子(手機、耳機、電腦、智能穿戴等)的焊點連接，正面臨高密度封裝、微型化焊點、無鉛環保、批量一致性四大核心挑戰，傳統回流焊、波峰焊、手工焊易出現虛焊、氣孔、橋連、PCB 燒損、焊盤脫落等缺陷，嚴重影響產品良率與可靠性。激光錫焊憑借精準能量控制、窄熱影響區、靈活送絲補材、高自動化適配的優勢，成為解決消費電子焊點缺陷的最優方案之一。

一、消費電子焊點核心缺陷、成因與傳統工藝痛點

核心缺陷清單(附成因與傳統工藝局限)

二、激光錫焊核心原理與系統配置(適配消費電子)

核心原理

激光錫焊(含送絲式與預置焊錫式，消費電子優先送絲式)是利用聚焦激光束的高能量，精準作用于焊點區域，熔化匹配的錫基焊絲(如 SAC305 無鉛錫絲)與局部母材(焊盤、引腳 / 插針)，在保護氣體氛圍下快速冷卻凝固，形成冶金結合焊點，實現電氣與機械連接。其核心優勢在于能量聚焦、局部加熱、無接觸、可精準補材。

核心系統組件(消費電子專用選型)

三、激光錫焊關鍵工藝參數優化(解決缺陷的核心手段)

針對消費電子常見焊點缺陷，通過精準參數組合可實現缺陷的系統性抑制，核心參數及優化方向如下：

激光參數優化（抑制燒損、虛焊、氣孔）

功率 / 脈沖能量：SAC305 無鉛錫絲，脈沖功率 100–200W，單脈沖能量 1–3J，脈寬 1–2ms;能量過低易虛焊，過高易燒損 PCB;

光斑直徑 / 離焦量：光斑直徑 80–120μm，離焦量控制在 ±0.3mm，保證熔池均勻，避免局部過熱;

脈沖頻率 / 掃描速度：脈沖頻率 50–150Hz，掃描速度 15–35mm/s，與送絲速率聯動，避免焊料堆積或未熔合。

送絲參數優化（抑制橋連、焊料不足）

焊絲選型：優先 SAC305 無鉛錫絲，φ0.15–0.2mm，適配微型焊點;特殊場景(如高頻、高可靠性)可選 Sn-Bi、Sn-Cu 等低熔點合金;

送絲速率：0.5–2mm/s，根據焊點大小與間隙調整，保證焊料量精準匹配，避免過量導致橋連;

送絲角度：焊絲與 PCB 表面夾角 30°–45°，保證焊絲精準送入激光光斑中心，避免焊料飛濺。

輔助參數優化（抑制氧化、熱應力）

保護氣體：Ar 氣流量 8–12L/min，噴嘴距離焊點 1–3mm，保證熔池完全被保護氛圍覆蓋;

預熱：對厚銅 PCB 或大尺寸插針，采用低溫預熱(80–100℃)，減少熱應力，避免 PCB 分層;

焊點間隙：控制插針與焊盤間隙 < 0.1mm，保證焊料潤濕充分，形成冶金結合。

四、激光錫焊缺陷針對性解決方案(消費電子場景化)

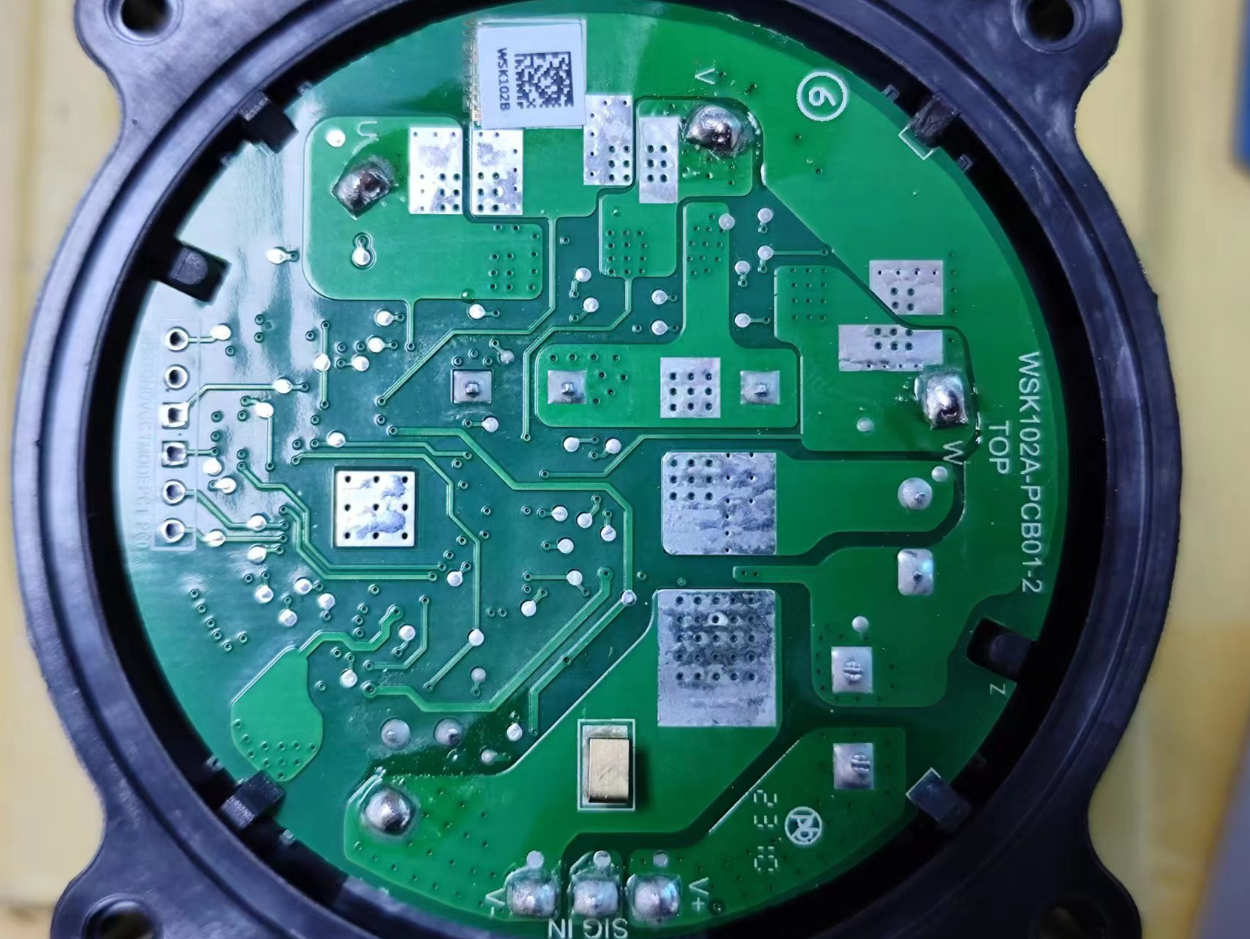

五、激光錫焊在消費電子中的典型應用與優勢

典型應用場景

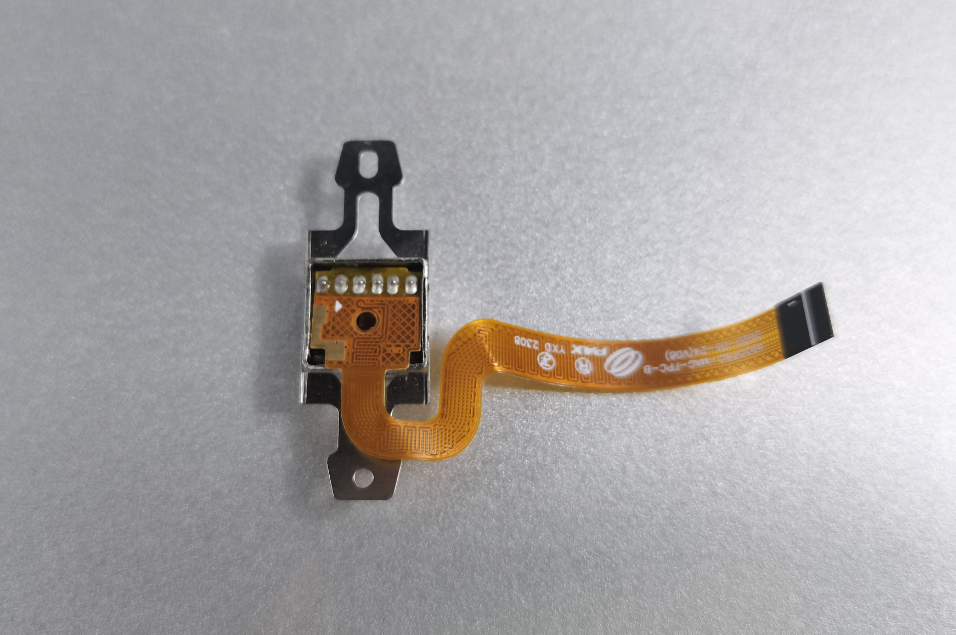

手機 / 平板：主板 BGA 返修、FPC 與主板連接、攝像頭模組引腳焊接、Type-C 接口插針焊接;

智能穿戴：手表 / 手環的微型 PCB 與電池引腳焊接、傳感器引腳焊接、柔性電路焊接;

電腦 / 外設：筆記本電腦主板的 CPU 插座引腳焊接、顯卡的顯存引腳焊接、打印機的控制板焊點焊接;

智能家居：路由器的射頻 PCB 引腳焊接、智能音箱的音頻模塊焊點焊接、安防攝像頭的 PCB 焊點焊接。

核心優勢

極致精密：聚焦光斑小(50–150μm)，熱影響區窄(<100μm)，適配 0.3mm pitch 以下的高密度引腳，避免橋連與短路;

高一致性：自動化控制，參數可精準復現，批量生產良率可達 99.9% 以上，遠優于手工焊;

低損傷：局部加熱，僅作用于焊點區域，避免 PCB 整體加熱導致的翹曲、元器件損傷，尤其適合熱敏元器件(如傳感器、芯片)附近的焊接;

環保無鉛：適配 SAC305 等無鉛焊料，符合 RoHS 標準，無助焊劑殘留問題(可采用無助焊劑焊接);

靈活適配：送絲式可靈活補材，適配不同間隙、不同厚度的焊點，可實現點焊、縫焊、環形焊等多種焊點形式，適配異形 PCB 與柔性 PCB。

六、激光錫焊實施關鍵注意事項與質量檢測

實施關鍵注意事項

焊材匹配：優先選用與母材(焊盤、引腳)材質相近的焊料，避免冶金差異導致焊點脆性;例如 Cu 引腳 + Cu 焊盤，優先選用 Cu 基或錫銅合金焊料;

焊區預處理：焊接前需對焊盤與引腳進行預處理，包括清洗(異丙醇 / 乙醇)、去氧化膜(等離子體處理 / 酸洗)、活化，保證焊料潤濕充分;

設備校準：定期校準激光功率、送絲速率、定位精度、光斑尺寸，避免設備漂移導致焊點質量波動;建議每日開機校準，每周全面校準;

工藝驗證：批量生產前，需進行工藝驗證，包括拉力測試(焊點拉力 > 5N)、電阻測試(焊點電阻 < 5mΩ)、X 射線檢測(無氣孔、無虛焊)、金相分析(焊點組織均勻)。

質量檢測方案

在線檢測：視覺定位系統實時檢測焊點位置與形狀，判斷是否存在橋連、焊料不足等缺陷;

離線檢測：X 射線檢測(XRT)檢測內部氣孔、虛焊;拉力測試檢測焊點機械強度;電阻測試檢測電氣性能;金相分析檢測焊點微觀組織;

可靠性測試：溫度循環測試(-40℃~85℃，500 次)、振動測試(10–2000Hz，20g)、鹽霧測試(5% NaCl，48h)，驗證焊點在極端環境下的可靠性。

　七、推薦方案與選型建議

方案選型(按產能與精度需求)

關鍵選型建議

激光源：消費電子優先選用半導體激光器(976nm)，功率 100–300W，脈沖模式可精準控制熱輸入，避免燒損;

送絲系統：優先選用自動送絲機，搭配 φ0.15–0.2mm 的 SAC305 無鉛錫絲，送絲速率可調(0.5–2mm/s)，保證焊料量精準;

視覺系統：必須配備雙視覺定位系統(CCD+CMOS)，定位精度 ±5μm，支持焊點識別、偏移補償、焊后檢測;

保護氣體：優先選用Ar 氣，流量 8–12L/min，采用微型同軸噴嘴，定向保護熔池，避免錫氧化。
