激光錫焊工藝在光模塊ROSA器件中的應用

光模塊ROSA器件的點錫激光焊接應用

ROSA是光接收組件，在高數據速率光模塊中，通常將PIN或ADP光電二極管和TIA組裝在密封的金屬外殼，構成我們的光接收組件。

接收組件ROSA的主要器件光電探測器，主要作用是通過光電效應將光學信號轉換成電子信號。光通信中常見的光電檢測器是PIN光電二極管和雪崩光電二極管(APD)，APD是一種高靈敏度光電探測器，它使用雪崩倍增效應使光電流增加一倍，相比PIN光電二極管，APD接收機靈敏度可以提高6?10dB。

Rosa器件的焊接裝置技術：

武漢松盛光電提供了一種收發模塊ROSA器件的軟帶焊接裝置，其特征在于，包括銷釘?shù)鬃⒐潭ㄔ阡N釘?shù)鬃系暮附踊⒃O(shè)置在焊接基座上用于將電路板夾持固定在焊接基座的電路板放置槽上的電路板夾塊、能夠在焊接基座上往復運動的位置調節滑塊組件，所述位置調節滑塊組件上設有一個鉸接在調節滑塊組件上并能夠繞位置調節滑塊組件翻轉的翻轉力臂，翻轉力臂上設有用于壓緊軟帶和使其與電路板緊密貼合的壓緊組件;焊接基座中部設有用于放置ROSA適配器的放置槽，槽的一端開有缺口用于放置ROSA適配器的端子。

光模塊Rosa器件點錫膏激光焊接步驟：

1、將電路板放置于焊接基座的定位銷特征上，用電路板夾塊夾緊;

2、將ROSA和ROSA的光口適配器部位，放置于焊接基座的ROSA的的放置槽，使ROSA的軟帶放置于電路板表面。

3、旋轉翻轉力臂，使軟帶壓板，處于軟帶上方，移動位置調節滑塊，對施力部位進行前后方向的移動調節，啟動按鈕，由氣缸自動送料只焊接基座工作臺。

4、點錫焊接。利用激光錫膏焊接機對軟帶進行焊接，軟帶壓板為J字型結構，確保軟帶焊盤正上方的空間敞開，便于進行焊接操作。

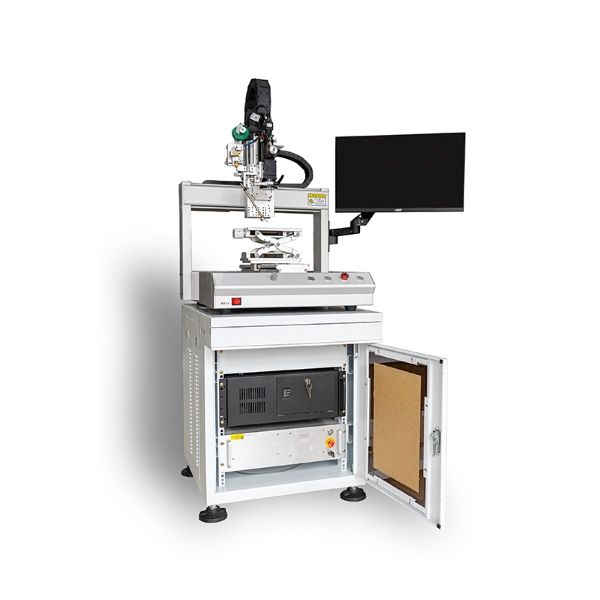

松盛光電激光焊錫機在光模塊ROSA器件的焊接技術成熟，可以很好地解決TOSA和ROSA軟帶的焊盤對位不良、軟帶扭曲、焊接后組件和模塊外殼無法順利裝配等缺陷和不良。設備操作簡便，焊接可靠性高，自動化程度高，大批量生產時可為生產線帶來較大的經濟效益。
